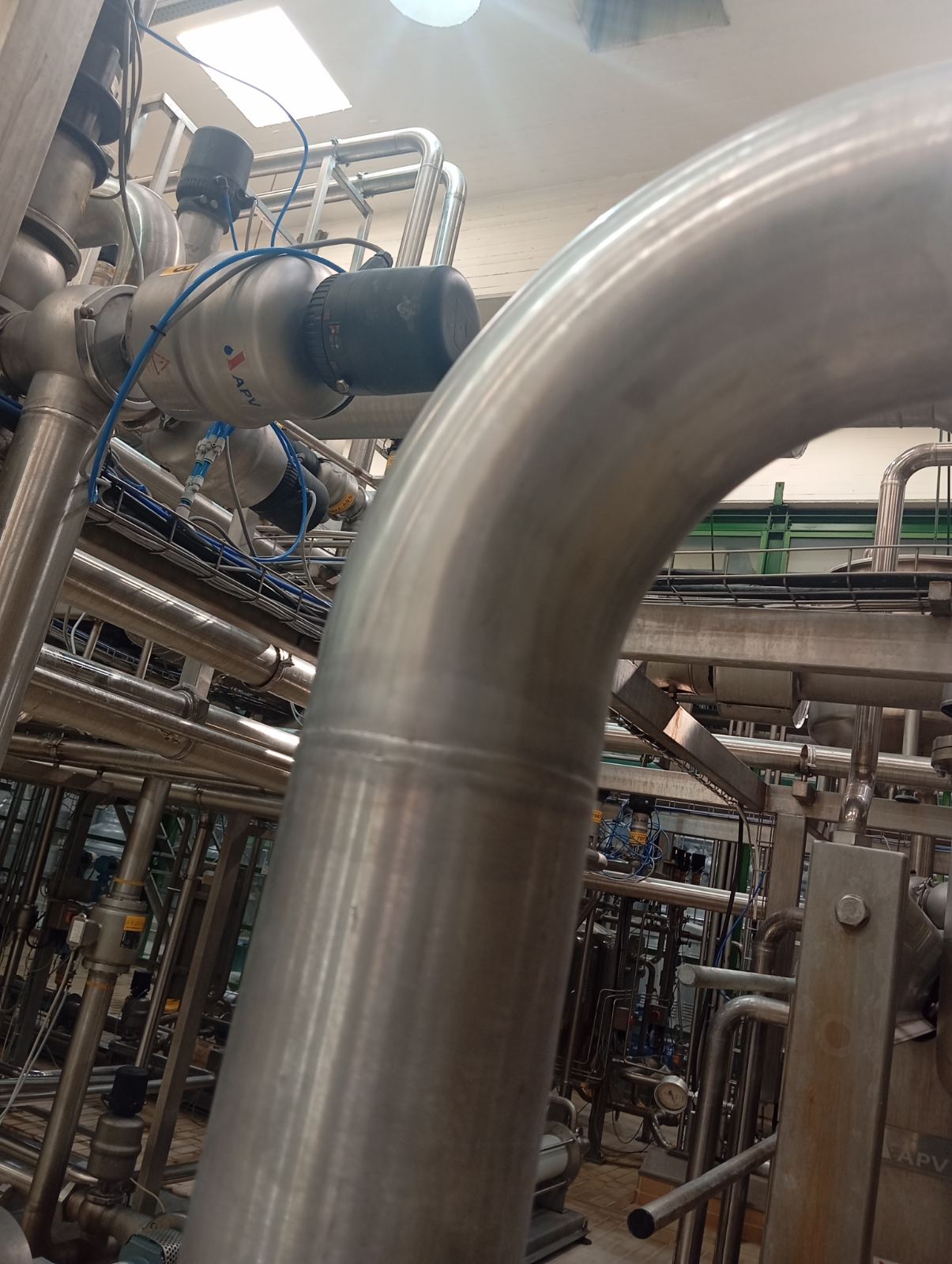

Τεχνική Περιγραφή: πνευματικά ενεργοποιούμενες βάνες πεταλούδας (pneumatic butterfly valves) με ενδείξεις θέσης και αισθητήρες, ενσωματωμένες σε υγιεινό δίκτυο σωληνώσεων, τυπικό για γραμμές παστερίωσης, CIP ή διανομής σε γαλακτοκομική/τροφίμων βιομηχανία.
Κύρια στοιχεία:
- Βάνες με πνευματικό actuator (APV) και μπλε σωλήνες πεπιεσμένου αέρα (6-8 bar) για άνοιγμα/κλείσιμο.
- Αισθητήρες proximity/switch για feedback θέσης (open/closed) σε PLC.
- Συνδέσεις tri-clamp ή SMS με σφιγκτήρες υγιεινής για γρήγορη αποσυναρμολόγηση.
- Καμπύλες σωληνώσεων (elbows) με ακτίνα 1.5D και γυαλισμένη εσωτερική επιφάνεια (Ra < 0.8 μm).
- Μεταλλικοί δίσκοι καλωδίωσης για σήματα ελέγχου (24V DC, AS-i bus).
- Ετικέτες και βέλη ροής για σαφή αναγνώριση γραμμών (product, CIP return, steam).
Κατασκευασμένο από AISI 316L, το σύστημα υποστηρίζει αυτόματη αλληλουχία διεργασιών μέσω SCADA/PLC, με fail-safe θέση (normally closed) και SIP αντοχή σε 140°C. Εξασφαλίζει μηδενικές νεκρές ζώνες, αποτροπή mix-up προϊόντων και πλήρη συμμόρφωση με EHEDG / 3A πρότυπα υγιεινής.
